SMC (Sheet Molding Compound)
Alkalmas olyan termékek tömeggyártására, amelyek magas felületi minőséget és időjárásállóságot igényelnek, költségérzékenyek, és nem igényelnek rendkívüli szerkezeti szilárdságot vagy könnyű tulajdonságokat. Előnyei közé tartozik a stabil formázási teljesítmény, a jó felületminőség és a kiforrott automatizálás. Azonban viszonylag nehéz, korlátozott mechanikai tulajdonságokkal (a folytonos szálas kompozitokhoz képest) és méretpontosságával.
HP-RTM (nagynyomású gyanta transzfer fröccsöntés)
Alkalmas olyan szerkezeti elemekhez, amelyek nagy merevséget/szilárdságot, könnyű kialakítást és szálfolytonosságot igényelnek, vagy ha a szilárdság-tömeg arány kulcsfontosságú tényező a gyártásban. Előnyei közé tartozik a végtermék nagy fajlagos szilárdsága, valamint a vékony falú, nagy fesztávolságú szerkezeti elemek előállításának képessége. A hátrányok az összetett folyamatok, a szerszámok, szerszámok és anyagok magas költségei, valamint a szigorú folyamatszabályozási követelmények. A ciklusidőt és a termelékenységet a kikeményítő rendszer korlátozza.
1. Anyagi különbség
|
| SMC | HP-RTM |
| Írj | Aprított szálak (főleg üvegszálak) poliészter vagy telítetlen gyanta mátrix töltőanyagok/égésgátlók/gyorsítók erősítő módosítók. Az anyagot lap formában (előre kevert vegyület) szállítjuk. | A beavatkozással bemerített szövetet (egyirányú szövet, szőtt szövet, laminált szövet, folytonos szálú előforma) alacsony viszkozitású folyékony gyanta (epoxi/telítetlen poliészter/sztirol helyettesítő stb.) befecskendezik, és nagy nyomáson kikeményítik. |
| Fiber tulajdonságait | Vágott vagy véletlenszerűen orientált szálak, folyamatos szálerősítés nélkül – a teljesítmény minden irányban kiegyensúlyozott (izotróp), de a fajlagos szilárdság és merevség alacsonyabb, mint a folyamatos szálas kompozitoké. | Folyamatos szálak (üveg, szén vagy hibrid), konfigurálható tájolással, kiváló mechanikai tulajdonságokat kínálnak, különösen a szál irányában. |
| Formula a előny | Könnyen égésgátló (általában az UL94 V-0 besorolást éri el, vagy megfelel az autóipari égésgátló szabványoknak), jó időjárásállósággal és méretstabilitással. | Magas üveg- vagy szénszál-térfogat-frakciókat érhet el (nagy szilárdságú, nagy merevségű, könnyű), választható gyantarendszerekkel a hőstabilitás, adhézió és az égésgátlás fokozása érdekében (bár az égésgátló módosítások bonyolultabbak és költségesebbek lehetnek). |
| Felületi és utókezelés | Sima felületet biztosít, amely könnyen alkalmas festésre és bevonásra. | Figyelmet kell fordítani a penészfelületre és a gyanta behatolás szabályozására; utófeldolgozásra általában szükség van a magas felületi minőség eléréséhez. |
2. A végtermék minősége
|
| SMC | HP-RTM |
| Mechanikus Tulajdonságok | A szakító- és nyírószilárdság közepes, így alkalmas egyenletes terhelésnek kitett alkatrészekhez vagy nem elsődleges teherhordó burkolatokhoz. Az ütésállóság átlagos, bár a vágott szálak némi energiaelnyelési előnyt kínálnak. | A szál iránya mentén a szilárdság és a merevség sokkal nagyobb lehet, mint az SMC; a fáradásállóság és a repedésállóság kiváló, így alkalmas teherhordó szerkezetekhez vagy nagy ütési vagy csavaró erőknek kitett alkatrészekhez. |
| Dimenziós Pontosság és Stabilitás | Préseléssel kialakított, jó méretstabilitású; a vastagság tűrését és a kis geometriai jellemzőket azonban befolyásolja az anyagáramlás és a formatervezés. | Magas követelmények a vastagságra és a helyi töltésszabályozásra vonatkozóan; ha a befecskendezés és a légtelenítés jól megtervezett, nagy méretpontosság érhető el, de a gyanta zsugorodása is pontos szabályozást és kompenzációt igényel. |
| Felületi minőség / megjelenés | Közvetlenül sima felületet érhet el, megfelel a szabad burkolatok esztétikai követelményeinek, jó festéktapadással. | A közvetlenül kialakított felületek utókezelést igényelhetnek (lakk, polírozás, bevonat vagy film), hogy az SMC-vel azonos szintű megjelenést érjenek el; De a közös módú gelcoat vagy membrán technológia is használható a megjelenés javítására, ami növeli a költségeket. |
3. Prés és segédberendezések
Az SMC viszonylag alacsony eszközbefektetést igényel, és technológiailag érett és stabil. Az SMC-feldolgozáshoz általában csak présre, szerszámkészletre és fűtőrendszerre van szükség az alkatrészek előállításához. A sajtóval szemben támasztott funkcionális követelmények nem magasak. A nyersanyagok közvetlenül lapos formában vásárolhatók meg, és SMC vágógéppel lemérhetők és vághatók. A fröccsöntés után a kész alkatrészeket csak csiszolni kell.

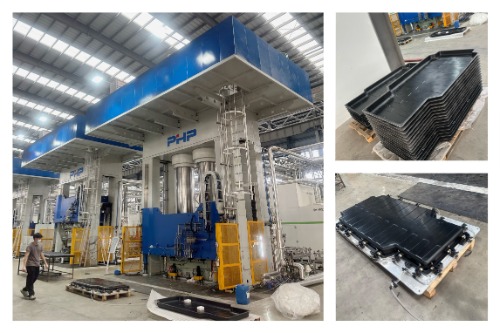

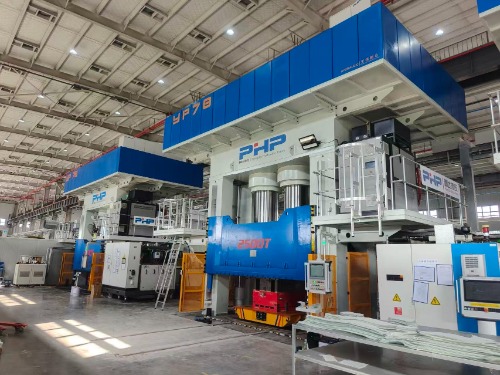

A HP-RTM nagyobb eszköz-befektetést igényel. Általában az anyagot először előmelegíteni és előformázni kell, azután nagynyomású fröccsöntésnek kell alávetni egy nagy tonnányi présben, végül levágni és lézervágó felhasználásával. A teljes folyamathoz – a nyersanyagtól a késztermékig – olyan berendezésekre van szükség, mint: 100–200 tonnás előformázó prés (fűtőrendszerrel), 2500–3500 tonnás formázóprés (fűtéssel). rendszer, vákuumrendszer és négysarkos szintező funkció), két szerszámkészlet, vágógép, gyanta befecskendező gép, hűtő- és térhálósító szerelvények, lézervágó és légtömörségmérő. Az előzetes befektetés jelentős.
4. Egyebek
Karbantartás és újrahasznosíthatóság: Az SMC és a HP-RTM egyaránt hőre keményedő rendszer, ami megnehezíti az újrahasznosítást.
Könnyűsúlyozás: A HP-RTM (főleg szénszál használata esetén) jelentősen csökkentheti a súlyt az SMC-hez képest. Az akkumulátorházakra alkalmazva növelheti a jármű hatótávolságát vagy csökkentheti az akkumulátor teljes költségét.
Ellátási lánc / elérhetőségi kockázat: A vágott szál SMC ellátási lánca általában stabil; a szénszálak és a nagy teljesítményű gyanták jelentős áringadozást tapasztalhatnak a szűkös ellátás során, ami megköveteli a hosszú távú ellátási stabilitás értékelését.
A folyamat rugalmassága: A HP-RTM rugalmasabb az összetett integrált struktúrákhoz, lecsökkenti a későbbi összeszerelési alkatrészek számát (kis súly és kevesebb összeszerelési lépés), de a formák és a folyamatok nehezebben gyorsan módosíthatók. Az SMC megfelelőbb nagy volumenű gyártáshoz minimális tervezési eltérésekkel.
Biztonsági és működési kockázatok: A HP-RTM gyanta befecskendező és keményítő rendszerek alacsony viszkozitású, mérgező vagy illékony összetevőket tartalmazhatnak, amelyek szigorúbb ellenőrzést igényelnek a működési környezet, a szellőzés és az egyéni védőfelszerelés tekintetében.
5. Összegzés
|
| SMC | HP-RTM |
| Száltípus | Véletlenszerű szálak | Folyamatos szálak (irányítható) |
| Anyagköltség alkatrészenként | Alacsony | Magas (a szénszál/epoxi költség miatt) |
| Szerszám/berendezés összetettsége | Középső (nyomásos fűtés) | Magas (injektálást, lezárt formákat, fűtést és vákuumozást igényel) |
| Ciklusidő / Termelési kapacitás | Alkalmas nagy volumenű gyártásra | A gyártási kapacitás a gyanta kikeményedésétől függ; párhuzamos feldolgozással növelhető. |
| Felületi minőség | Kiváló (könnyen sima, vonzó felület érhető el) | További feldolgozást vagy filmtechnológiát igényel |
| Szerkezeti szilárdság / könnyű súlyozás | Közép | Magas (különösen szénszál használatakor) |
| Lángálló / időjárásálló | Könnyen elérhető formulációval | Speciális összetételt igényel, magas költséggel |
| Alkalmazható komponensek | Esztétikus burkolatok, fedők és nagy volumenű alkatrészek | Teherhordó házak, megerősítések és összetett integrált szerkezetek |
