Az RTM formázóprés növeli a gyártási hatékonyságot

Nagyobb termelékenység a fejlett RTM préstechnológiával

A gyártási kiválóságra való törekvés folyamatos innovációt igényel a folyamattechnológiában, és a Resin Transfer Molding (RTM) présgép kulcsfontosságú eszköz ezen az úton. A hagyományos nyitott fröccsöntési módszereken vagy a lassabb kompozit gyártási technikákon túllépve a modern RTM fröccsöntő prés zárt rendszerű megközelítést kínál, amely jelentősen növeli a termelési arányokat, javítja az alkatrészminőséget, valamint csökkenti az anyagpazarlást és a környezetterhelést. Ez a cikk részletesen bemutatja az RTM nyomdagépek gyártási munkafolyamatába való integrálásának fő előnyeit, részletes elemzést adva működési elveiről, fő előnyeiről és a sikeres megvalósításhoz figyelembe veendő kritikus tényezőkről. Megvizsgáljuk, hogy ez a technológia nemcsak a hatékonyságot növeli, hanem új lehetőségeket is nyit olyan nagy teljesítményű, összetett kompozit alkatrészek létrehozására, amelyek előállítása korábban kihívást jelentett vagy költséges volt. Az RTM-folyamat teljes képességeinek megértésével a gyártók megalapozott döntéseket hozhatnak működésük egyszerűsítésére, alkatrészenkénti összköltség csökkentésére, és versenyelőnyre tehetnek szert a piacon.

Hogyan alakítja át az RTM sajtó az összetett alkatrészgyártást

Az RTM formázóprés alapvető művelete abból áll, hogy folyékony gyantát fecskendeznek be egy száraz szálelőformát tartalmazó zárt formába. Ezt az egyszerűnek tűnő folyamatot számos olyan paraméter precíz szabályozása szabályozza, amelyek együttesen határozzák meg az utolsó rész minőségét és konzisztenciáját. A nyersanyagokból kész, nagy szilárdságú komponenssé való átalakulás az RTM présrendszer mérnöki kifinomultságáról tanúskodik.

A lépésről lépésre haladó RTM folyamatciklus

Egy tipikus RTM ciklus több különálló szakaszra bontható, amelyek mindegyike kritikus a művelet sikere szempontjából. Ennek a ciklusnak a megértése elengedhetetlen ahhoz, hogy felmérjük, hogyan növeli a sajtó a hatékonyságot.

• Forma előkészítés és előforma elhelyezés: A folyamat az összeillesztett fémforma két felének elkészítésével kezdődik. Leválasztószert alkalmaznak, hogy biztosítsák a kész alkatrész könnyű szétszerelését. A száraz szálerősítést, amely lehet szövött szövetek, varrott szőnyegek vagy fonott előformák, pontosan levágják és a formaüreg alsó felébe helyezik. Ez az előforma határozza meg a végső alkatrész szerkezeti tulajdonságait és alakját.
• Forma zárása és rögzítése: Ezután a forma felső felét leengedik az alsó felére, és az RTM prés erőteljes hidraulikus vagy elektromos rendszere jelentős szorítóerőt fejt ki a forma lezárására. Ez az erő döntő fontosságú ahhoz, hogy ellenálljon a gyanta befecskendezése során keletkező belső nyomásnak anélkül, hogy a forma szétválását vagy felvillanását okozná. A befogórendszer pontossága biztosítja, hogy az alkatrészvastagság egyenletes és megismételhető legyen több ezer cikluson keresztül.
• Gyanta befecskendezése és kikeményítése: Az előkevert gyantarendszert, gyakran hőre keményedő polimert, például epoxit, vinil-észtert vagy poliésztert, gáztalanítanak, hogy eltávolítsák a beszorult levegőt, majd szabályozott nyomás és áramlási sebesség mellett fecskendezik be a lezárt formába. A gyanta átfolyik a szálelőformán, alaposan átnedvesíti a szálakat, és kiszorítja a levegőt a stratégiailag elhelyezett szellőzőnyílásokon keresztül. Miután a formát megtöltötték, az alkatrészt szabályozott hőmérsékletű körülmények között tartják, hogy kikeményedjen. Ez a folyamat, amelyben a gyanta kémiai reakción megy keresztül, és szilárd, merev műanyagmátrixsá válik.
• Bontás és utófeldolgozás: A kikeményedési ciklus befejezése után a szorítóerő felszabadul, a forma kinyílik, és a kész alkatrészt eltávolítják. Alkalmazástól függően előfordulhat, hogy az alkatrész kisebb utófeldolgozáson esik át, mint például a felesleges anyag levágása vagy lyukak fúrása, de gyakran egy hálóhoz közeli formájú termékről van szó, amely jelentősen csökkenti a másodlagos munkát más módszerekhez képest.

Az optimális teljesítmény kulcsfontosságú rendszerelemei

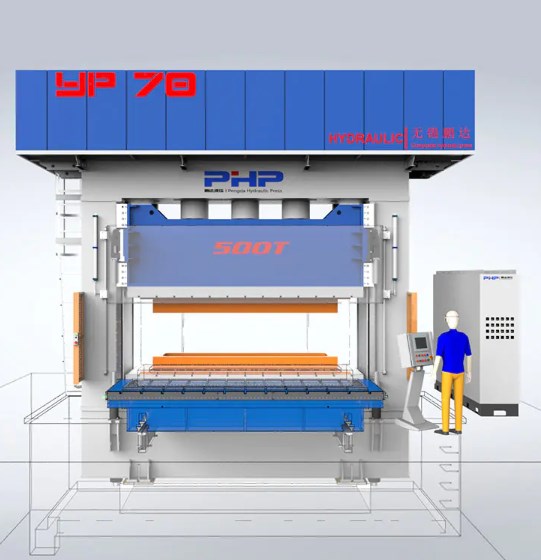

A teljes RTM-folyamat hatékonysága nagymértékben függ az alapvető összetevők teljesítményétől és integráltságától. A modern RTM prés több, mint egy szorítóeszköz; ez egy integrált termelő cella.

• A préskeret és a szorítóegység: Ez a rendszer gerince, amely biztosítja a szerkezeti integritást és a forma zárt tartásához szükséges erőt. A modern prések programozható és nagymértékben ismételhető szorítóerőket kínálnak.
• Befecskendező rendszer: Ide tartoznak a gyanta- és katalizátormérők, keverők és befecskendező szivattyúk. Az adagolás és a keverés pontossága létfontosságú a konzisztens gyantakémia és következésképpen a konzisztens mechanikai tulajdonságok eléréséhez az utolsó részben.
• Forma hőmérséklet-szabályozó egység (TCU): A TCU a termikus folyadékot keringeti az öntőformában lévő csatornákon keresztül, hogy felmelegítse azt a pontos hőmérsékletre, amely az optimális gyantaáramláshoz és a térhálósodási kinetikához szükséges. A pontos hőmérsékletszabályozás nem alku tárgya a rövid ciklusidők és a kiváló minőségű alkatrészek elérése érdekében.
• Programozható logikai vezérlő (PLC): A PLC a művelet agya, automatizálja a teljes ciklust a forma bezárásától és befogásától a befecskendezésig, a kikeményítésig és a formából való szétszerelésig. Különböző alkatrészek receptjeit tárolja, biztosítva az ismételhetőséget és lehetővé téve az adatnaplózást minőség-ellenőrzési célokra.

Kritikus tényezők a megfelelő RTM-berendezés kiválasztásához

Az RTM fröccsöntő prés kiválasztása jelentős tőkebefektetést jelent, és a döntésnek az Ön konkrét gyártási igényeinek alapos értékelésén kell alapulnia. Az egyik alkalmazáshoz tökéletesen megfelelő prés lehet, hogy nem megfelelő egy másikhoz. Ezért kiemelten fontos a műszaki előírások, az üzemeltetési követelmények és a hosszú távú gyártási célok részletes felmérése. Azoknak a gyártóknak, akik optimalizálni kívánják folyamatukat, megértve a folyamat árnyalatait alacsony nyomású RTM gép specifikációi alapvető kiindulópont. Az alacsony nyomású rendszerek határozott előnyöket kínálnak, beleértve az alacsonyabb szerszámköltséget, a kevésbé robusztus öntőformák használatának lehetőségét és az alacsonyabb energiafogyasztást, így ideálisak nagy alkatrészekhez, például szélturbinák lapátjaihoz vagy fürdőkádakhoz, ahol nincs szükség rendkívül magas befecskendezési nyomásra.

A szorítóerő és a lemezméret elemzése

A tonnában mért szorítóerő és a lemezméret, amely meghatározza a maximális formafelületet, a két legalapvetőbb, de kritikus specifikáció. A szükséges szorítóerőt az alkatrész vetített területe (beleértve a futórendszert is) és a formaüregben várható maximális befecskendezési nyomás határozza meg. Az elégtelen szorítóerő a penészforma elhajlásához és fellobbanásához vezet, ami hulladékot termel, és utófeldolgozási munkát igényel. Az alábbi táblázat általános összehasonlítást nyújt arról, hogy az alkatrészméret hogyan korrelál a tipikus szorítóerő-követelményekkel.

Az erőn túl a nyomólap méretének alkalmazkodnia kell a forma fizikai méreteihez, beleértve az esetleges kiegészítő szerelvényeket, például a hidraulikus maglehúzókat vagy csúszdákat. A szerszámokkal való kompatibilitás biztosítása érdekében szintén fontos figyelembe venni a nappali nyílást (a prés által elfogadható maximális formamagasságot) és a préslöketet.

Vezérlőrendszerek és automatizálási integráció értékelése

A sajtóvezérlő rendszer kifinomultsága közvetlenül befolyásolja a könnyű használatot, az ismételhetőséget és az adatok integritását. A modern PLC-alapú rendszer érintőképernyős HMI-vel (Human-Machine Interface) lehetővé teszi a kezelők számára, hogy több száz alkatrészreceptet vigyenek be és tároljanak. A kulcsfontosságú paramétereket, például a befecskendezési nyomást, az áramlási sebességet, a gyanta hőmérsékletét és a szerszám hőmérsékletét zárt hurkú módon kell figyelni és szabályozni. A nagy volumenű termelést célzó műveleteknél az automatizálási lehetőségnek kulcsfontosságúnak kell lennie. Ez magában foglalja a robotokkal való integrációt az előforma betöltéséhez és a kész alkatrészek kirakodásához, valamint az upstream és a downstream berendezésekhez. A robusztus vezérlőrendszer az, ami lehetővé teszi a gyártó számára, hogy folyamatosan kiváló minőségű alkatrészeket gyártson, és biztosítja a sok fejlett iparág által megkövetelt nyomon követhetőségi adatokat.

Az alkatrészminőség javítása és a költséghatékonyság elérése

Az RTM technológia alkalmazásának elsődleges hajtóereje az alkatrészek minőségének jelentős javulása és a kapcsolódó gazdasági előnyök. A nyitott fröccsöntési eljárásokkal ellentétben az RTM két kész, sima felülettel (A-oldal és B-oldal) gyárt alkatrészeket, ami nagyon kívánatos az esztétikai alkalmazásokhoz. A zárt öntőforma eljárás sokkal konzisztensebb szál-gyanta arányt és kiváló mechanikai tulajdonságokat eredményez, mivel a szálak architektúrája nem sérül a gyanta felhordási fázisában. Az átfogó értékajánlat értékelésekor elengedhetetlen, hogy a költség-haszon elemzés az RTM és a kézi fektetés ellen . Míg az RTM présbe és a hozzá illesztett fémformákba való kezdeti befektetés magasabb, mint a kézi felrakáshoz szükséges szerszámok, a hosszú távú megtakarítások jelentősek és sokrétűek.

Kiváló mechanikai tulajdonságok és felületkezelés

Az RTM minőségi előnyei vitathatatlanok. Az eljárás lehetővé teszi a nagy teljesítményű folytonos szálerősítések használatát, amelyeket ellenőrzött módon helyeznek el, hogy optimalizálják a szilárdságot és a merevséget meghatározott irányokban. A nyomás és hő hatására történő megszilárdulás nagyon alacsony hézagtartalmú kompozitot eredményez (általában kevesebb, mint 1%), ami közvetlenül a rétegek közötti nagyobb nyírószilárdság és fáradtságállóság növekedését eredményezi. Ezen túlmenően az öntőforma felületét megismétlő felület kivételes minőségű, gyakran közvetlenül a formából nyerve eléri az A osztályú felületet, ami kiküszöböli vagy drasztikusan csökkenti a csiszolás és a festés előkészítésének szükségességét. Ez éles ellentétben áll a kézi felrakással, ahol az alkatrész nyitott oldala érdes, és jelentős munkaerőt igényel az elfogadható felület elérése.

A működési költségek és a környezeti hatások csökkentése

Az RTM gazdasági előnyei messze túlmutatnak a munkaerő-megtakarításon. Az eljárás zárt öntőformás jellege sokkal hatékonyabban tartalmazza a sztirol-kibocsátást (poliészter és vinil-észter gyanták esetében) és a VOC-okat (illékony szerves vegyületek), mint a nyitott fröccsöntés, ezzel segítve a gyártókat a szigorú környezetvédelmi előírások betartásában és biztonságosabb munkahely kialakításában. Az anyagfelhasználás is hatékonyabb. Kézi felrakásnál jellemző a felesleges gyanta, ami hulladékhoz és nehezebb alkatrészekhez vezet. Az RTM precíziós befecskendezése szabályozza a felhasznált gyanta mennyiségét, ami alacsonyabb alkatrésztömeget és alacsonyabb anyagköltséget eredményez. Az alábbi lista felvázolja a költségmegtakarítás legfontosabb területeit:

• Munkaköltség csökkentése: Az RTM sokkal kevésbé munkaigényes, mint a kézi felrakás. Egyetlen kezelő gyakran több prést is tud kezelni, míg a kézi felrakáshoz minden egyes alkatrészhez szakképzett munkaerőre van szükség.
• Anyaghatékonyság: A precíz gyanta-adagolás és a zárt forma minimalizálja a hulladékot, ami közvetlen nyersanyag-megtakarítást eredményez.
• Csökkentett átdolgozás és selejt: Az RTM nagy megismételhetősége és automatizálása állandóan jó alkatrészeket eredményez, drámaian csökkentve az elutasítási arányt és a hibás alkatrészek javításával kapcsolatos költségeket.
• Alacsonyabb környezetvédelmi megfelelési költségek: A csökkentett károsanyag-kibocsátás csökkenti a szellőztető és levegőcsökkentő rendszerek terheit, ami alacsonyabb működési költségeket eredményez a gyár számára.

Az RTM folyamat optimalizálása összetett geometriákhoz

Ahogy a könnyű, erős és bonyolult formájú kompozit alkatrészek iránti kereslet növekszik, az RTM-eljárás azon képessége, hogy összetett terveket is alkalmazhasson, nagy előnyt jelent. A mélyhúzással, alámetszéssel vagy változó vastagságú alkatrészek sikeres fröccsöntéséhez azonban kifinomult megközelítésre van szükség mind a formatervezés, mind a folyamatirányítás terén. Mérnökök számára, akik megbirkóznak ezekkel a kihívásokkal, megtalálják a legjobbat RTM fröccsöntési paraméterek vastag kompozitokhoz gyakori és kritikus feladat. A vastag részek hajlamosak a tökéletlen átnedvesedésre vagy exoterm túlmelegedésre a térhálósodás során, ami belső üregekhez vagy mátrixrepedéshez vezethet. Az olyan paraméterek optimalizálása, mint a befecskendezési kapu helye, a szellőzőnyílások elhelyezése, a befecskendezési nyomás és a többlépcsős kikeményítési ciklus elengedhetetlen annak biztosításához, hogy a gyanta teljesen átjárja az előformát, és egyenletesen, hibák nélkül keményedjen.

Stratégiák bonyolult és mélyhúzott alkatrészek öntéséhez

A bonyolult geometriájú alkatrészek előállítása gondos tervezést igényel, hogy a gyanta egyenletesen folyjon és teljesen kitöltse a formaüreget. A kulcsfontosságú stratégia a számítási folyadékdinamikai (CFD) szoftver használata a gyanta áramlásának szimulálására a töltési szakaszban. Ez a szimuláció segít azonosítani a potenciális száraz foltokat vagy a versenykövetést (előnyben részesített áramlás az alacsonyabb ellenállású csatornák mentén), mielőtt egyetlen forma épülne. A szimuláció alapján a mérnökök optimalizálhatják a befecskendező kapuk és szellőzőnyílások számát és elhelyezkedését. A mélyhúzással rendelkező alkatrészeknél szükség lehet több befecskendezési pont használatára annak biztosítására, hogy a gyanta egyszerre érje el az előforma minden területét. Ezenkívül az öntőforma olyan funkciókat is tartalmazhat, mint a csúszdák vagy emelők, amelyek alámetszéseket hozhatnak létre, lehetővé téve az alkatrész sérülésmentes lebontását.

Az egyenletes gyógyulás biztosítása és a maradék feszültségek minimalizálása

Az összetett részeken a vastagság változása eltérő kötési sebességhez vezethet. A vastagabb részek lassabban kötnek ki a termikus tömeg miatt, vagy túlmelegedhetnek a gyantareakció exoterm jellege miatt. Ez az egyenetlen kikeményedés bezárhatja a maradék feszültségeket, ami az alkatrészek elhajlásához vagy méretpontatlansághoz vezethet a szétszerelés után. Ennek ellensúlyozására a formahőmérséklet-szabályozó rendszert pontosan zónázni kell, hogy a forma különböző területeire különböző hőmérsékleteket szállítson, elősegítve az egyenletesebb térhálósodási profilt az egész alkatrészen. Ezenkívül az alacsonyabb exoterm csúcshőmérsékletű gyantarendszer használata és a kikeményedési ciklus megfelelő tartási időkkel és rámpasebességgel történő testreszabása létfontosságú folyamatszabályozási intézkedések a méretstabilitás eléréséhez összetett RTM alkatrészekben.

Az RTM sajtó karbantartása a hosszú távú megbízhatóság érdekében

Annak biztosítása érdekében, hogy az RTM nyomdagépek továbbra is magas hatékonyságot és alkatrészminőséget biztosítsanak a teljes működési élettartama alatt, a proaktív és szisztematikus karbantartási rend nem alku tárgya. A nem tervezett leállás az egyik legnagyobb gyártási költség, és gyakran az elhanyagolt karbantartás következménye. A jól karbantartott prés nem csak megbízhatóbban működik, hanem megőrzi pontosságát is, ami közvetlenül kapcsolódik az általa gyártott alkatrészek konzisztenciájához. Egy átfogó karbantartási ütemterv egy RTM sajtó számára szigorúan kell fejleszteni és betartani, amely magában foglalja a napi, heti, havi és éves feladatokat. Ennek az ütemezésnek a gyártó ajánlásain kell alapulnia, de igazodnia kell az adott termelési mennyiséghez és a létesítmény környezeti feltételeihez is.

Alapvető napi és heti karbantartási ellenőrzések

Számos kritikus probléma azonosítható és megelőzhető egyszerű napi szemrevételezéssel és rutinellenőrzéssel. Ezek a feladatok jelentik az első védelmi vonalat a nagyobb meghibásodások ellen.

• Napi ellenőrzések: A kezelőknek ellenőrizniük kell a hidraulikaolaj szivárgását a hengerek, szelepek és csövek körül. Ellenőrizze a hidraulikaolaj szintjét a tartályban. Figyelje a szivattyúk, motorok vagy a szorítómechanizmus szokatlan zajait. Szemrevételezéssel ellenőrizze a fűtőtömlőket és a formahőmérséklet-szabályozó egység csatlakozásait, hogy nincs-e rajta kopás vagy szivárgás.
• Heti ellenőrzések: Tisztítsa meg a lapokat, nehogy a törmelék befolyásolja a forma igazítását vagy az alkatrész minőségét. Ellenőrizze a hidraulikafolyadék állapotát, hogy nincs-e rajta szennyeződés vagy károsodás jele. Ellenőrizze a nyomás- és hőmérséklet-érzékelők kalibrálását. Ellenőrizze az elektromos csatlakozások tömítettségét és túlmelegedés jeleit.

Proaktív, hosszú távú karbantartás és alkatrészcsere

A napi és heti feladatokon túl alaposabb karbantartási tervre van szükség az alkatrészek időbeli elhasználódásának kezelésére. A több műszakban működő létesítményeknél felmerül a kérdés hogyan lehet növelni a teljesítményt több nappali RTM nyomógombbal gyakran felmerül. A több napfényes prés, amelynek lapjai között több formázóállomás található, drámaian növelheti a teljesítményt azáltal, hogy lehetővé teszi az egyik alkatrész kikeményítését, miközben a másikat befecskendezik, a harmadikat pedig szétszerelik. Ez az összetett gép azonban még szigorúbb karbantartási ütemtervet igényel. A legfontosabb hosszú távú karbantartási tevékenységek a következők:

• Hidraulika rendszer felújítás: A hidraulikafolyadék és a szűrők rendszeres cseréje kulcsfontosságú. Idővel a hidraulikus rendszer tömítései és tömlői leromlanak, és a katasztrofális meghibásodások elkerülése érdekében a megelőző karbantartási program részeként ki kell cserélni őket.
• Nyomólap és kötélrúd ellenőrzése: Ellenőrizni kell, hogy a tányérok laposak-e, a kötőrudakon pedig nincs-e rajta nyúlás vagy horzsolás. A helytelen beállítás egyenetlen szorítóerőt és az alkatrészvastagság eltéréseit okozhatja.
• Befecskendező rendszer szervizelése: A befecskendező rendszer precíziós mérőit, keverőit és szivattyúit rendszeresen tisztítani és karbantartani kell a gyanta felhalmozódásának megelőzése és a pontos arányszabályozás biztosítása érdekében. A statikus keverőket az ajánlásoknak megfelelően cserélni kell.
• Vezérlőrendszer ellenőrzése: A PLC-t, az érzékelőket és a biztonsági reteszeket rendszeresen tesztelni és kalibrálni kell, hogy megbizonyosodjanak arról, hogy megfelelően működnek, fenntartva a folyamat ismételhetőségét és a kezelő biztonságát.

A fegyelmezett karbantartási kultúrába való befektetéssel a gyártók maximalizálhatják RTM fröccsöntő présgépeik üzemidejét, teljesítményét és a befektetés megtérülését, biztosítva ezzel, hogy az elkövetkező években is a hatékony gyártás sarokköve maradjon.
