I. Miért különösen fontos a CE szabvány a kompozit hidraulikus préseknél?
A kompozit anyagformázás területén szervo kompozit hidraulikus prések és présformázó prések a présöntési folyamatok alapvető berendezéseivé váltak, és jellemzően együtt használatosak SMC formák komplett SMC öntőrendszerek kialakításához.
A kompozit anyagok folyamatos fejlesztésével a könnyű kialakítás és a szerkezeti integráció felé, a kompozit présformázó préseket ma már széles körben alkalmazzák a következő ágazatokban:
- Teherautók és buszok
- Mezőgazdasági és építőipari gépek
- E-mobilitás
- Vasúti szállítás
- Városi bútorok, többek között
Ezekben az alkalmazási forgatókönyvekben a hidraulikus prések nem csak az alakítási teljesítményért felelősek, hanem közvetlenül kapcsolódnak a kezelő biztonságához, a hosszú távú működési stabilitáshoz és a gyártósor általános megfelelőségéhez is. Emiatt egyre több európai vásárló, aki először vásárol kompozit hidraulikus préseket Kínából, hajlamos egy kulcskérdésre összpontosítani:
Milyen alapvető különbségek vannak a CE-kompatibilis hidraulikus prések és a hazai szabványok szerint épített hidraulikus prések között?
Hangsúlyozni kell, hogy a CE-jelölés nem pusztán egy tanúsító címke, hanem egy átfogó biztonsági rendszer, amely a gép teljes életciklusa alatt fut – a tervezéstől és a gyártástól a telepítésig és üzemeltetésig.
II. Alapvető különbségek a tervezési filozófiában
A hazai szabványok szerint a hidraulikus prés tervezését jellemzően olyan gyártási követelmények határozzák meg, mint a tonnakapacitás, az alakítási hatékonyság, a berendezés költsége és a szállítási idő. Noha ez a megközelítés számos helyi termelési környezetben alkalmazható, elsősorban arra koncentrál, hogy a gép képes-e elvégezni a gyártási feladatát.
Ezzel szemben a CE-kompatibilis szervo kompozit hidraulikus préseknek a kockázatkezelést alapvető tervezési korlátként kell kezelniük, miközben teljesítik a teljesítménykövetelményeket. A CE keretrendszer szisztematikusságot igényel kockázatértékelés az elvi tervezési szakaszban kell végrehajtani, előre meghatározott szerkezeti vagy rendszerszintű megoldásokkal az üzemeltetés, karbantartás, üzembe helyezés és a rendellenes körülmények lehetséges kockázataira.
Ez a „tervezési biztonság” filozófiája azt jelenti, hogy a CE-megfelelőség nem érhető el egyszerűen a gyártás utáni alkatrészek hozzáadásával, hanem a kezdetektől fogva integrálni kell a gép általános koncepciójába.
III. A CE-kompatibilis hidraulikus prések három alapvető biztonsági rendszere
A megvalósítás szempontjából a kompozit hidraulikus présekre vonatkozó CE-követelmények világosan meghatározott biztonsági rendszereken keresztül valósulnak meg, nem pedig elvont elvek alapján. Ezek a követelmények főként három területre összpontosulnak: mechanikai biztonság, hidraulikus biztonság és elektromos biztonság , amelyek mindegyike összefügg és nélkülözhetetlen.
Mechanikai biztonság
A CE-szabványok értelmében a mechanikai biztonság elsődleges célja, hogy a személyi kitettséget csökkentse a veszélyes területeknek a szerkezeti tervezés révén, ahelyett, hogy kizárólag az üzemeltetési eljárásokra vagy a kezelői tapasztalatokra hagyatkozna. A nagy méretű kompozit hidraulikus préseknél, amelyek hosszú lökettel és gyakori karbantartási igényekkel rendelkeznek, a mechanikai biztonság különösen kritikus.
A CE-kompatibilis gépészeti tervezésnek szisztematikusan figyelembe kell vennie az üzemeltetési és karbantartási forgatókönyveket, mint például a géphez való biztonságos hozzáférést, a magasabb területekre való belépést és a mozgó alkatrészek megbízható rögzítését a szervizelés során. Ezek a követelmények közvetlenül érintik a gép általános elrendezését, nem pedig opcionális kiegészítők.
A tipikus CE mechanikai biztonsági intézkedések a következők:
- Biztonsági létrák , úgy tervezték, hogy megfeleljen a magasságra, dőlésszögre és csúszásgátló teljesítményre vonatkozó szabványoknak
- Kiváló karbantartó platformok védőkorlátokkal , leesés elleni védelmet biztosít a szervizelés során

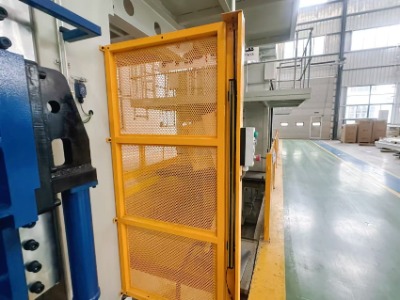

- Karbantartási hozzáférési utak és biztonsági távolságok megfelelő teret biztosítva a személyzet mozgásához és a vészkiürítéshez
- Csúszó mechanikus zárrendszerek , mint például a SITEMA zárszerkezetek, amelyek biztonságosan tartják a csúszdát karbantartás közben és megakadályozzák a véletlen leereszkedést

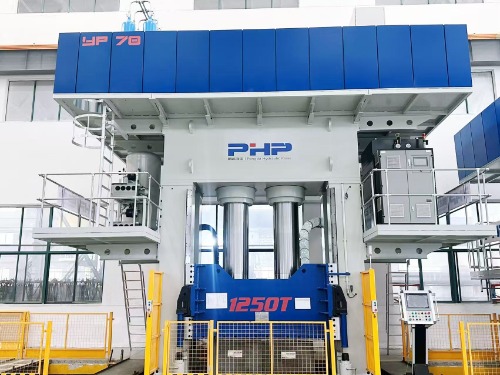

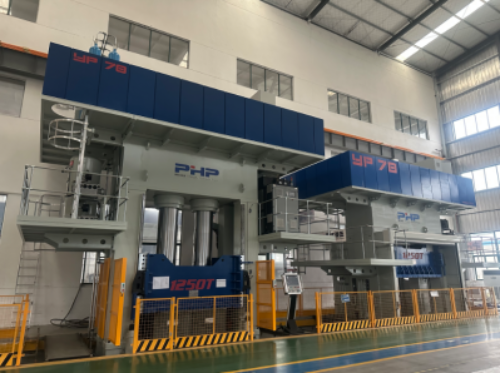

Legjobb karbantartási platform

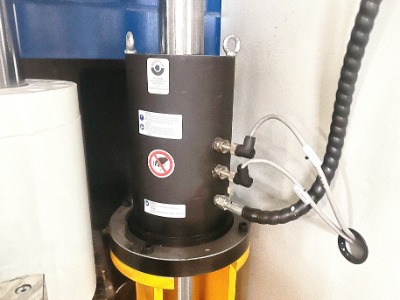

Tolós zárrendszer
Összehasonlításképpen, a hazai szabványos prések gyakran nagyobb mértékben támaszkodnak a működési eljárásokra, nem pedig a strukturális kockázatok elkülönítésére.
Hidraulikus biztonság
A hidraulikus rendszer egy kompozit hidraulikus prés tápmagja és egyben nagy kockázatú terület is. A CE-szabványok értelmében a hidraulikus rendszereknek nemcsak teljesítményt kell nyújtaniuk, hanem világosnak is kell lenniük hibabiztos viselkedés.
Ez azt jelenti, hogy még olyan szélsőséges körülmények között is, mint a tömlőszakadás, szelephiba vagy a vezérlés meghibásodása, a rendszernek alapértelmezés szerint biztonságos állapotba kell lépnie az ellenőrizetlen mozgás vagy személyi sérülés elkerülése érdekében.
A tipikus CE hidraulikus biztonsági intézkedések a következők:
- Biztonsági szelepek a hengerekre szerelve , nyomásveszteség esetén megakadályozza a gyors csúszást
- Repedésgátló láncok hidraulika tömlőkhöz , korlátozza a tömlő felverését szakadás esetén
- Redundáns nyomás- és mozgásvezérlő logika , biztosítva a biztonságos viselkedést minden körülmények között

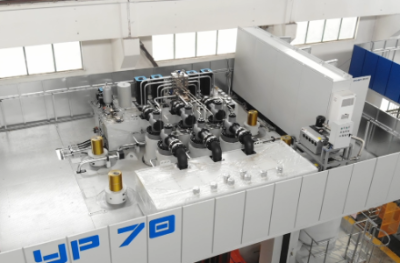

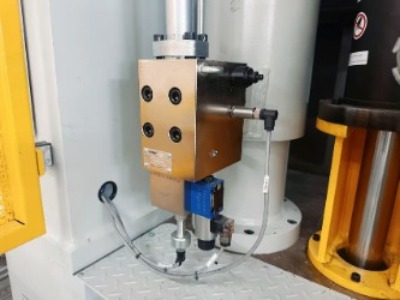

Biztonsági szelep

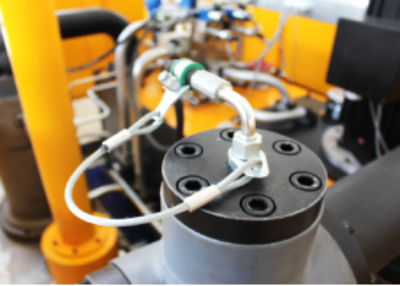

Törésvédő lánc
Egyes hazai szabványos présgépekben az ilyen biztonsági jellemzők egyszerűsíthetők vagy elhagyhatók, ehelyett a tapasztalatalapú kezelésre hagyatkozva.
Elektromos biztonság
Az elektromos biztonság a CE-megfelelőség egyik szisztematikus és legszigorúbban auditált szempontja, és az egyik legegyértelműbb különbséget jelenti a hazai szabványos gépekhez képest. A CE-értékelés nemcsak az alkatrészek minőségére, hanem a funkcionális biztonsági logika integritására is összpontosít.
A tipikus CE elektromos biztonsági konfigurációk a következők:
- Biztonsági PLC-k redundanciával és öndiagnosztikával
- L-típusú biztonsági fényfüggöny a fröccsöntési terület többirányú védelmére
- Lézerszkennerek dinamikus területfigyeléshez
- Vészleállító gombok , szabványoknak megfelelően elhelyezve
- Teljesen dokumentált és ellenőrizhető biztonsági programok , biztosítva a nyomon követhetőséget és a tesztelhetőséget

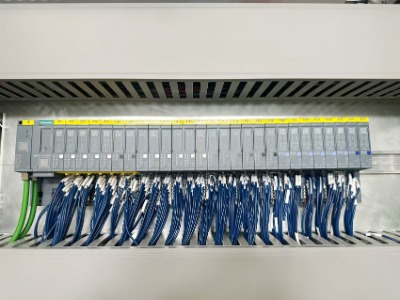

Biztonsági PLC

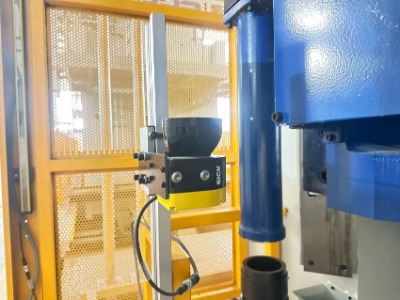

Lézeres szkenner

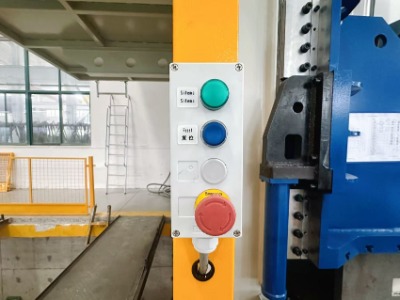

Vészleállító gomb
L-típusú biztonsági fényfüggöny
Míg a vezérlőszekrények kívülről hasonlónak tűnhetnek, a CE-értékelések a belső logikai architektúrát, a redundanciát és a műszaki dokumentációval való összhangot hangsúlyozzák.
IV. Műszaki Dokumentációs és Felelősségi Rendszer
A CE megfelelőség a fizikai gépen túl a teljes műszaki dokumentációs rendszert is magában foglalja. Ezek a dokumentumok nemcsak a szállítási követelmények részét képezik, hanem elengedhetetlenek a berendezés teljes életciklusa alatti megfelelőségéhez is.
A teljes CE műszaki dokumentáció jellemzően kockázatértékelési jelentéseket, hidraulikus és elektromos kapcsolási rajzokat, üzemeltetési és karbantartási kézikönyveket, valamint megfelelőségi nyilatkozatokat tartalmaz. Ezek a dokumentumok kritikus szerepet játszanak az auditokban, a balesetek kivizsgálásában és a felelősség megállapításában.
V. Következtetés: CE-kompatibilis hidraulikus prések, mint rendszermérnöki megoldás
Mert szervo kompozit hidraulikus prések (beleértve az SMC préseket, az LFT-D préseket, a HP-RTM préseket, a GMT préseket stb.), a CE megfelelés nem a biztonsági funkciók egyszerű telepítés utáni kiegészítése. Ehelyett a holisztikus biztonsági filozófia , szisztematikusan integrálva a gép szerkezeti felépítésébe, biztonsági funkcióiba, vezérlési logikájába és végső alkalmazási forgatókönyveibe, a kockázatértékelés középpontjában, és szabályozások és szabványok alapján.
Mert customers purchasing composite hydraulic presses from China for the first time, understanding the fundamental differences between CE standards and domestic standards is a crucial step in reducing project risks and ensuring long-term, stable operation.
